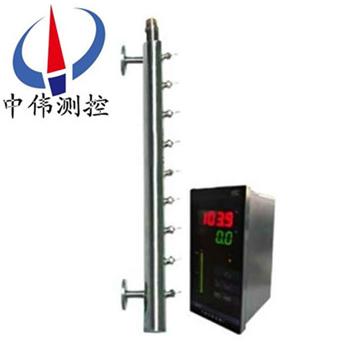

雙色電接點水位計

•

雙色電接點水位計適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示

一、產品概述：

ZW-UDZ系列雙色電接點水位計室內室外都可以應用，雨天既可以防雨，又可防雷。在惡劣環境下防腐及防爆；耐高溫、耐高壓；密封性好、防泄漏；無盲點，顯示直觀，測量范圍寬，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位檢測。選用報警開關，可實現液位的上限、下限報警和控制。選用液位遠傳信號，輸出：4-20mA，可實現遠距離檢測，指示記錄和控制，直接可與上位機或PLC系流直接通訊。

二、工作原理：

ZW-UDZ系列雙色電接點水位計體內有一個浮子，浮子依據各介質的比重進行制造，浮子在運動中內部的磁鋼與容器內的液面處于同一高度，液位計的LED顯示標尺內部有磁敏傳感器，相互間產生電磁感應與轉換成相對應的電勢值，觸發相對應的電氣電路，液位上方通過LED顯示清晰的紅色，液位下方通過LED顯示清晰的綠色，紅色顯示汽相，綠色顯示液相，紅、綠燈交界處就是容器內的實際液位。

三、應用場合：

ZW-UDZ系列雙色電接點水位計適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示、記錄與控制，亦可與計算機系統直接通訊。

四、主要特點：

1、該產品選用全不銹鋼制造，液位計顯示，報警開關，遠傳輸出：4-20mA與容器內的介質相互隔開，無泄漏，無磨損。適用于一、二、三類容器使用，對易燃、易毒具有腐蝕性的介質容器******安全可靠。

2、該產品具有觀察視覺寬，可視遠、清晰。可以紅綠光柱分明，適宜在光線暗的場合應用。夜間觀察更明瞭，同時可適用于電視監控用，效果十分理想。

3、該產品適用面廣：用于低溫、中溫、高溫場合。

4、該產品可輸出4-20mA，負載負力：大于250Ω，傳輸上位機、PLC自動控制及調節用。同時還可以配接報警開關，實現連鎖保護。

五、技術參數：

1.公稱壓力：（MPa）：0.5、1.0、1.5、2.0、2.5、3.5、4.5、5.5、6.5、9.5、16.5MPa。

2.介質溫度：-45℃—380℃。

3.介質密度：≥0.45g/ｃｍ３。

4.法蘭材質為不銹鋼。

5.過程連接：多種尺寸和等級的凸面、凹凸面、槽面法蘭。

6.法蘭安裝中心距離：一般型（450—6000mm），大于6000mm可商議。

7.顯示范圍：法蘭間中心距離。

8.本體材質：304、316、PP、304內襯聚四氟乙烯。

9.顯示狀態：汽紅、液綠。

10.電源電壓：AC36V或AC220V。

11.遠傳輸出信號：4—20mA，負載：250Ω。

12.開關信號：一個，二個用戶定。

13.適用介質：水、蒸汽、酸、堿、油、氨、苯其他化學介質。

六、安裝說明：

1、將本液壓計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。

2、傳感器 排污法蘭打開、放進浮子；注意：浮子磁鋼一端向上，不可倒置。

3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。

4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

5、先打開上閥，然后緩慢打開下閥，尤其是用在壓力較高的場合，并緩慢地注入壓力，使介質慢慢流入傳感器，以防浮子突然受壓損壞，觀察液位顯示，由紅變綠逐個轉換。

6、排污、上水、觀察水位顯示高低、報警是否正常，若無異常現象，即可投入使用。

七、測量筒和電極的安裝與維護:

1、測量筒須***垂直安裝。

2、測量筒和被測容器用汽水連通管相連接，中間安裝滿足容器壓力、溫度的閥門，以便更換電極。

3、電極安裝時，需在螺紋處涂上少許石墨油，密封平面處墊上紫銅墊片，緩緩壓緊到不滲漏為止，出廠時電極已安裝好，并經水壓試驗合格。

4、運行中，測量筒應定期排污、清洗，防止電極結垢，從而延長使用壽命，確保測量準確可靠。

電極與二次儀表連接時，導線與筒體壁應保持一定距離。

八、選型編碼：

九、選型說明：

十、設計訂貨須知：

1、訂貨前請用戶詳細閱讀說明書或產品簡介。

2、提供測點分布（指表二范圍之外的）。

3、指明報警、保護輸出位置（特別設定）。

4、明確一次儀表（取樣筒）工作壓力，上下連通管中心距離尺寸，引出法蘭規格。

5、本儀表可帶4~20mA，1~5V，0~10mA直流信號輸出，用戶需要請在訂貨時注明。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
