智能電接點液位計

•

智能電接點液位計主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。

一、產品概述：

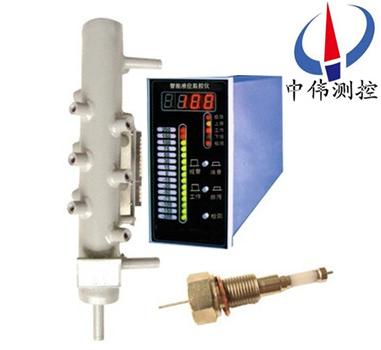

ZW-UDZ系列智能電接點水位計主要由測量筒、電接點和二次儀表構成，它是利用鍋爐汽包內的水與蒸汽導電率性能差異極大的原理，將水位的變化通過電接點轉換成電阻值變化，并傳送到二次儀表進行測量、顯示和控制。設計時采用了多個電接點的檢測方法即測理筒上有幾個電接點，則二次儀表就有幾個顯示點，***多時可達19點，特殊機型可達38點（采用160X160X300機殼）。

UDZ系列液位計配套的電接點采用超高純陶瓷電極，其耐壓，耐溫、絕緣性能良好，并采用交流供電方式，從而有效地延長了電接點的壽命，避免了用戶頻繁更換電接點的煩惱。

二、工作原理：

ZW-UDZ系列智能電接點水位計由于水和汽的導電性能差異極大。測量筒的作用就是將水位變化通過電接點電阻的變化取得信號。電接點的絕緣子可以使電接點與測理筒外殼間絕緣，在液態時，由于水的電阻值較低，則使電接點與測量筒外殼接通。當電接點間加上一交流電壓時，流過的電流就大，可使二次儀表內的集成運放翻轉，則面板上的變色發光管就顯示“綠”色；反之，未浸入液面下的電接點處于汽態，因汽的電阻值較大，可相對地看作開路，則流過的電流就小，二次儀表內的集成運放不翻轉，面板上的變色發光管則顯示“紅色”。因此，水位的高低就取決于電接點浸入中數量的多少，也即取決于“綠”色發光管的多少。

三、應用場合：

ZW-UDZ系列智能電接點水位計主要用于監視鍋爐汽包水位、高壓加熱器、低壓加熱器、除氧器、蒸發器、凝氣器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其他導電液體的液位測量，但不適用易燃易爆介質。

三、主要特點：

1、該產品選用全不銹鋼制造，液位計顯示，報警開關，遠傳輸出：4-20mA與容器內的介質相互隔開，無泄漏，無磨損。適用于一、二、三類容器使用，對易燃、易毒具有腐蝕性的介質容器******安全可靠。

2、該產品具有觀察視覺寬，可視遠、清晰?？梢约t綠光柱分明，適宜在光線暗的場合應用。夜間觀察更明瞭，同時可適用于電視監控用，效果十分理想。

3、該產品適用面廣：用于低溫、中溫、高溫場合。

4、該產品可輸出4-20mA，負載負力：大于250Ω，傳輸上位機、PLC自動控制及調節用。同時還可以配接報警開關，實現連鎖保護。

四、技術參數：

儀表命名方法：產品類型—-測量筒—-壓力—-點數—-用途—-按裝方式—-二次儀表—-水阻；

測量筒：01S—工作壓力≤4.41Mpa 工作溫度：≤250℃；

02S—工作壓力≤15.68Mpa 工作溫度：≤350℃；

03S—工作壓力≤20.6Mpa 工作溫度：≤400℃；

筒體規格：DXSXL:01Sφ83X5XL、02Sφ89X10XL、03Sφ108X18XL；

連通管規格：01Sφ25X3、02Sφ28X4、03Sφ32X5；

電接點接螺孔為M16X1.5特殊訂貨同一側二接點之間距離須***≥60mm。

六、測量筒與電極：

1、測量筒制造標準 按******機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。

2、電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式。

七、安裝說明：

1、將本液壓計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。

2、傳感器 排污法蘭打開、放進浮子；注意：浮子磁鋼一端向上，不可倒置。

3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。

4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

5、先打開上閥，然后緩慢打開下閥，尤其是用在壓力較高的場合，并緩慢地注入壓力，使介質慢慢流入傳感器，以防浮子突然受壓損壞，觀察液位顯示，由紅變綠逐個轉換。

6、排污、上水、觀察水位顯示高低、報警是否正常，若無異?，F象，即可投入使用。

八、測量筒和電極的安裝與維護:

1、測量筒須***垂直安裝。

2、測量筒和被測容器用汽水連通管相連接，中間安裝滿足容器壓力、溫度的閥門，以便更換電極。

3、電極安裝時，需在螺紋處涂上少許石墨油，密封平面處墊上紫銅墊片，緩緩壓緊到不滲漏為止，出廠時電極已安裝好，并經水壓試驗合格。

4、運行中，測量筒應定期排污、清洗，防止電極結垢，從而延長使用壽命，確保測量準確可靠。

電極與二次儀表連接時，導線與筒體壁應保持一定距離。

九、選型編碼：

十、選型說明：

十一、設計訂貨須知：

1、訂貨前請用戶詳細閱讀說明書或產品簡介。

2、提供測點分布（指表二范圍之外的）。

3、指明報警、保護輸出位置（特別設定）。

4、明確一次儀表（取樣筒）工作壓力，上下連通管中心距離尺寸，引出法蘭規格。

5、本儀表可帶4~20mA，1~5V，0~10mA直流信號輸出，用戶需要請在訂貨時注明。
