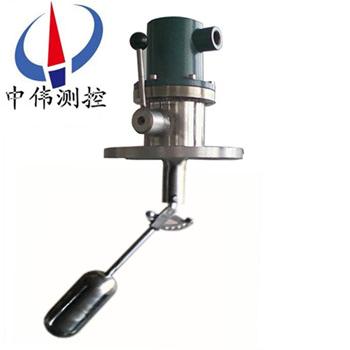

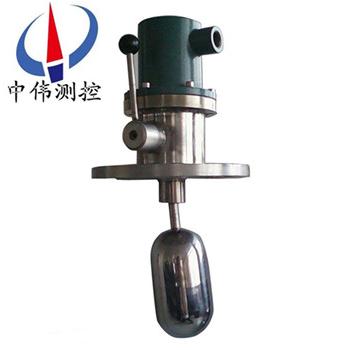

自檢式浮球液位控制器

•
•

自檢式浮球液位控制器適用于船艦，化工及其它工業設備中對艙柜內液位進行兩位式控制和報警。自檢裝置是在UQK的基礎之上增加了自檢測功能，它可以在設備運行狀態下，搬動操作手柄，對控制器及系統進行檢測，以確保

一、產品概述：

ZW-UQK系列自檢式浮球液位控制器適用于船艦，化工及其它工業設備中對艙柜內液位進行兩位式控制和報警。自檢裝置是在UQK的基礎之上增加了自檢測功能，它可以在設備運行狀態下，搬動操作手柄，對控制器及系統進行檢測，以確保控制器及系統的安全運行。

二、工作原理：

ZW-UQK系列自檢式浮球液位控制器由浮球組件與轉換機兩部分組成。當被測液位變化時，浮球隨之上下移動，使連桿端部的磁鋼做相反方向移動。到達液位兩個控制點時，通過同級性磁力的排斥作用，船用浮球液位控制器是轉換機構中的磁鋼迅速被排斥到另一邊，使微動開關接通或斷開，輸出開關信號，船用浮球液位控制器用以實現報警或自動控制。

三、應用場合：

ZW-UQK系列自檢式浮球液位控制器適用于對銅，鋁，不銹鋼等材料不起腐蝕作用的容器內夜的控制。當液位到達高，低級限位置時，控制器輸出觸電開關信號，實現液位的報警或啟停電泵。可廣泛應用于石油，化工等工業部門中。

四、主要特點：

1、xj****的設計和嚴格的制造工藝為產品質量提供了可靠的保證。

2、外殼采用ABS、PP、PVC塑料，強度高、耐腐蝕性好。

3、電纜采用特種材料，耐油、酸、堿，抗蝕能力******。

4、結構簡單、性能可靠。輸出穩定可靠的“通”、“斷”開關信號，無任何誤動作，可靠性高。

5、安裝簡捷，調試方便，上下移動定位重塊，即可隨意調節液面控制范圍。

五、技術參數：

1、額定電流：16A-120VAC；10A-300VAC；0.6A-150VDC；

2、觸點輸出：兩個獨立的SPDT觸點；

3、觸點材質：純銀（Ag）；

4、本體材質：精密氧化鋁陶瓷；

5、開關外殼：壓鑄鎂鋁合金表面亞光聚亞***酯涂層；

6、額定溫度：標準型：-40~250°C；

7、高溫型：≤370°C；

8、壓力等級：ANSI Class150、300、600、900LB、PN1.0；

9、過程連接：法蘭連接DN50、80、100；2'~4〞ANSI；

10、介質密度：≥0.40g/cm3；

11、電氣接口：M20×1.5、1/2'NPT 內螺紋；

12、防爆等級：隔爆型ExdⅡBT4 ；本安型ExiaⅡCT6 ；

13、防護等級：IP65。

六、安裝使用說明：

外部安裝:

1、安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。

2、若浮球液位開關裝置于容器池壁，可加裝L型角鋼支架。

3、若開關裝置于攪拌區域，可安裝防波管或防波擋板。

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。

6、被控制線路負載須***與浮球開關接點容量相匹配。

7、被測液體的比重須***大于浮球比重。

8、浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。

內部接線安裝:

1、當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。

注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關。

2、當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。

七、配線及接點說明:

1、打開接線盒，將電纜線從入線口穿進，并鎖緊入線口電纜固定頭，根據銘牌及接線板端子臺上的標識將接點線接入對應的端子上。

2、接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。

3、浮球接點分為三種形式：

①1A：表示液位高于浮球時A-C接點接通；

②1B：表示液位低于浮球時B-C接點接通；

③1AB：表示液位低于浮球時A-C接點斷開，B-C接通；液位高于浮球時則A-C接點接通，B-C斷開。

4、接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。

八、使用注意事項：

1、定期清理連桿及浮球上的雜物及污垢（周期視水質而定）；

2、定期檢查各連接部件是否牢固；

3、應考慮液體的比重，以保證浮球能順利浮動；

4、控制線路負載不能超負載使用（小于接點容量使用）；

5、接線盒電氣接口須***朝下；

6、酸堿性液體中使用請選用防腐型；

7、浮球與連接桿不得與容器過程連接管相觸碰。

九、常見故障及排除：

1、故障現象、原因分析及排除方法 浮球不動作

① 液體比重小于浮球比重→重新確認浮球比重；

② 浮球漏水→與本公司更換浮球；

③ 異物卡住浮球→清除異物。

2、浮球動作，但無信號輸出

① 浮球位置偏移→調整浮球位置；

② 磁簧開關損壞→更換磁簧開關。

3、信號輸出不正常, 附近有磁場干擾→消除磁場；

4、信號保持，無法復原, 浮球不能復歸，有異物卡住→清除異物；

5、一點會有兩個信號輸出, 環扣位置移動→調整環扣位置。

十、規格數據表：

十一、選型編碼：

備注：請詳細寫明具體的過程連接方式，尺寸及動作點位置。

十二、設計選用及訂貨須知：

1、液面開關裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
