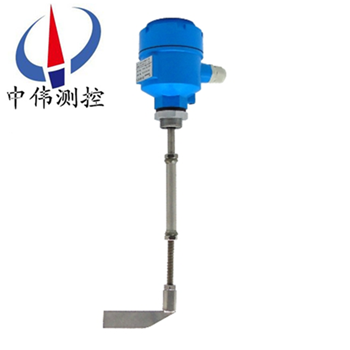

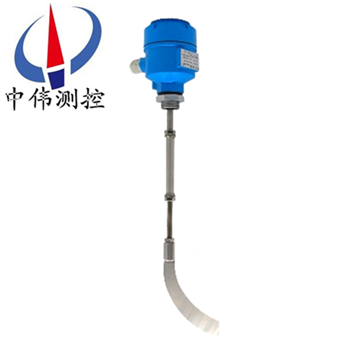

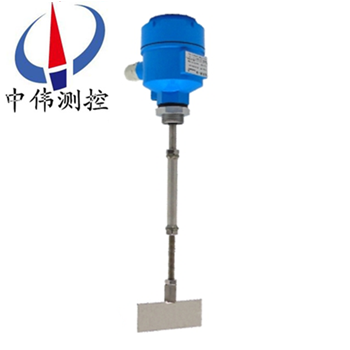

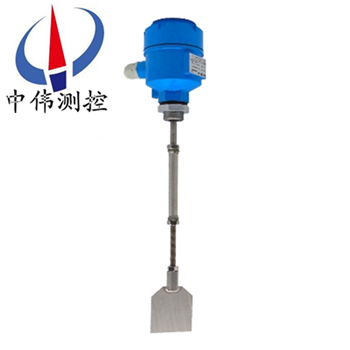

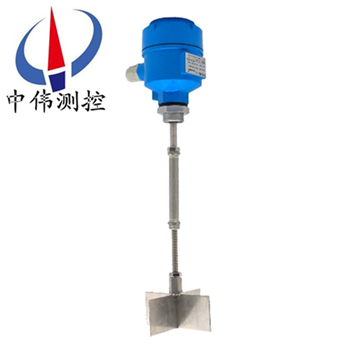

長度可調型阻旋料位開關（螺紋安裝）

•
•
•
•
•

長度可調型阻旋料位開關（螺紋連接）采用特殊油封設計，具有雙層防塵，并有離合器裝置保護馬達，工作可靠，內部結果簡單，使用維護方便，可簡單地進行力矩的調整，性能可靠，無力矩損失，不受溫度、濕度、粘附等影響

一、產品概述：

ZW-UZK系列長度可調型阻旋料位開關（螺紋連接）采用特殊油封設計，具有雙層防塵，并有離合器裝置保護馬達，工作可靠，內部結果簡單，使用維護方便，可簡單地進行力矩的調整，性能可靠，無力矩損失，不受溫度、濕度、粘附等影響。 可用于固體顆粒和粉塵的測量，適合于水平的探測塵土微粒及其他直徑小于10mm自由流動的微粒。該開關安裝可在箱柜、地窖和豎井，還可以應用于控制填充物水平面以及控制倒空，又能防超量裝填。

二、工作原理：

ZW-UZK系列長度可調型阻旋料位開關（螺紋連接）的工作原理是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。

當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或zui強，反之則調整至弱或zui弱。

三、應用場合：

ZW-UZK系列長度可調型阻旋料位開關（螺紋連接）用于檢測固態物料（粉裝、顆粒）物位高度的現場控制設備，其******的密封設計、超強的過載保護能力以及簡易的安裝方式，使其廣泛用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠等行業，特別是在導電性物料、物質屬性（狀態、濕度、介電常數、密度等）經常改變、大粉塵等物料的限位報警應用中表現出色，可用于固態物料的物位高度監控。

四、主要特點：

1、全密閉性，屋外亦可使用；

2、******的油封設計可防止粉塵沿軸滲入；

3、扭力穩定可靠，切扭力大小可調整；

4、輕巧，安裝容易；

5、葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損害；

6、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件。

五、技術參數：

1、電源：220VAC/110VAC/24VAC 50Hz/60Hz；

2、功率：3W；

3、觸點容量：8A /250VAC SPDT；

4、工作溫度：-10~80℃（特殊訂制zui高可達400℃， 原裝進口可達1000℃）；

5、葉片轉速：逆時針1rpm；

6、旋轉力矩：1N.m；

7、適用物料比重：≥0.4g/cm3；

8、防護等級：IP65；

9、葉片材質：SUS304；

10、出線口:M20×1.5。

六、扭力調節：

1、根據所檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至zui強，反之則調至弱。

2、請勿隨意更換扭力彈簧，以免造成誤動作。

七、安裝要求：

1、安裝前請確認電源是否與標識上面的電壓一致。

2、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母須***鎖緊，如有條件可加防雨罩等。

4、安裝前確認水平安裝還是垂直安裝。

5、水平安裝時葉片與水平向下呈10～20o的夾角安裝，以減少物料的沖擊。 6、根據檢測物料的密度不同，需調整扭力彈簧的拉力，比重大時扭力彈簧拉力調至zui強，反之則調至弱。

7、請勿隨意更換扭力彈簧，以免造成誤動作。

八選型編碼：

九、設計選用及訂貨須知：

1、請說明被測介質、密度、粒度、料倉壓力、溫度、料倉高度；

2、安裝方式可側裝也可垂直安裝。高量程垂直安裝時，用戶可根據測量深度訂購加長軟袖（適用于1米以上量程）；

3、檢測葉片規格，出廠時一般是按沙石類物料的比重配套的。如被測介質比4、重較輕，應使用較大面積的葉片（訂貨時請注明）；

5、被測介質溫度為80-300℃時，請選購高溫型（訂貨時請注明）；

6、易爆粉塵（如面粉加工儲藏）環境，請選購防爆型（其安裝方式同上）。
