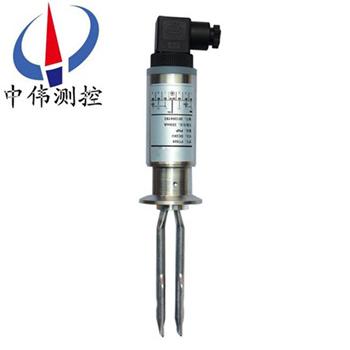

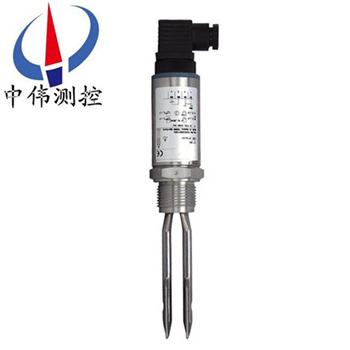

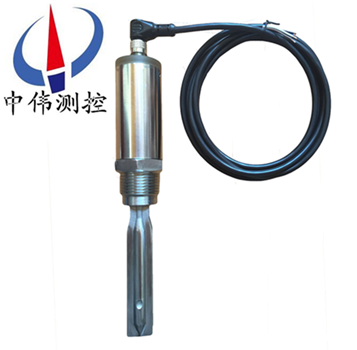

小巧型音叉液位開關

•
•
•

小巧型音叉液位開關是一種采用音叉原理設計的液點液位開關。使用壓電晶體以音叉的固有頻率對音叉進行振動。對于這種頻率的變化，可進行連續監控。當產品用于低報警用途時，容器內的液體向下排放流經音叉，引起固有頻

一、產品概述：

ZW-ZBK系列小巧型音叉液位開關是一種基于振動短音叉技術的液點液位開關。它是一種小型音叉開關，配備耐用的不銹鋼本體和音叉，可適用于各種液體及粉體。3/4”或1”經濟型液位開關通過螺紋安裝于管道或儲罐上，或都通過衛生連接件安裝于食品工業設施。直接負荷開關適用于所有電源或PNP輸出，用作與可編程邏輯控制器（PLC）的直接接口。提供防止溢出認證。僅適用于安全區域。

二、工作原理：

ZW-ZBK系列小巧型音叉液位開關的原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。

音叉液位開關由晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位開關又被稱作“電氣浮子"，凡使用浮球開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子"。無活動部件，因此無需維護和調整，是浮球開關的升級換代產品。對物位進行上、下限報警及控制。

三、應用場合：

ZW-ZBK系列小巧型音叉液位開關可用于腐蝕性較小的液體的限位檢測，用于測量漿狀、粘稠狀、易起泡沫、腐蝕性等各種介質，比如自來水、礦泉水、工業廢水；可產生氣體的液體；紙漿、膠水、染料；啤酒、果汁、糖漿、藥液、弱酸、弱堿溶液等等。

四、主要特點：

1、運行真正免受流動、湍流、氣泡、泡沫、振動、固體含量、涂敷、液體特性以及產品變化的影響；

2、不需要標定而且所需要的安裝工序***少；

3、極性不敏感而且具有短路保護功能；

4、采用工業標準的插頭/插座連接件；

5、無活動零件或縫隙真正實現免維護；

6、電子元件、自檢和狀態監控-LED顯示狀態信息和完好信息；

7、磁性測試點為功能測試提供方便；

8、小型設計使外形小巧且重量較輕；

9、“快速滴落”的音叉設計于粘性液體具有更快的響應時間；

10、衛生連接件。

五、技術參數：

A、物理特性：

1、產品   該產品為緊湊型液位開關；

2、測量原理   振動音叉；

3、應用   可用于大多數液體，包括涂敷液體、充氣液體和漿液。

B、機械特性：

1、過程材料   316L  不銹鋼（1.4404）；

對于Tri-Clamp接頭連接件，人工拋光的表面光潔度優于0.8um；

1”BSPP（G1）的墊片材料為非石棉BS7531 X 級碳素纖維，配有橡膠粘合劑。

2、外殼材料

外殼本體：304  不銹鋼 ，配有聚酯標牌；

LED顯示窗口：阻燃聚酰***（Pal2）UL94  V2；

插頭：聚酰***玻璃鋼插頭；

密封：丁腈橡膠122” (50mm)。

3、安裝

3/4”BSPT （R）或NPT

1”BSPT（R）或BSPP   (G) 螺紋，或者2”（51mm）衛生Tri-clamp接頭配件

六、使用與維護：

1、進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。

2、振動較強的場合，可用繩索吊裝叉頭（須***特殊定貨）。

3、不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。

4、外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。

5、使用前先檢查儀表的工作和延時，無誤時方能投入運行。

6、儀表要定期檢查，清除叉體上的沉積物。

7、接地線要與容器壁或大地良好接觸，接地電阻＜2Ω。

8、音叉限位開關通常采用側裝方式安裝與倉體側壁對料高度進行上下限位置檢測，當倉體不便側面開孔時可采用頂裝，位置選擇能避開料位沖擊的位置。

七、注意事項：

安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手?jǐn)Q動殼體，因?yàn)樵跀Q緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。

a.  安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。

b.   儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。

八、選型編碼：

九、設計選用及訂貨須知：

1、請按選型標記注明各項參數；

2、另外注明介質名稱、溫度、壓力；

3、測量料位時，注明物料名稱、粒度及容量；

4、如選用其它法蘭標準時，請注明標準號；

5、請注明是否需用法蘭保護罩或防護板。
