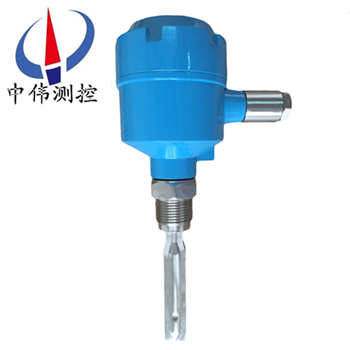

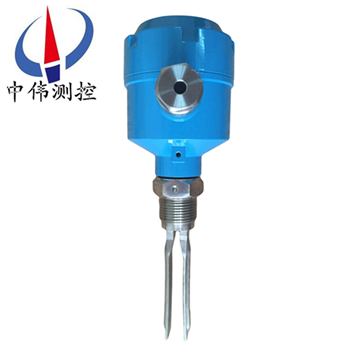

防爆型音叉液位開關

•
•

防爆型音叉液位開關是通過電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。音叉物位開關可以對料罐的

一、產品概述：

ZW-YCK系列防爆型音叉液位開關是一種通用型的音叉開關。防爆音叉開關的音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化， 這個頻率變化由電子線路檢測出來并輸出一個開關量。防爆音叉開關不受介質電參數以及湍流、攪動、氣泡、 振動等因素的影響，無活動部件，因此無需維護和調整，是復雜工況下物位開關的理想選擇。

二、工作原理：

ZW-YCK系列防爆型音叉液位開關的測量原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。

ZW-YCK系列防爆型音叉液位開關由晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉式物位開關又被稱作“電氣浮子”，凡使用浮球開關和由于結構、湍流、攪動、氣泡、振動等原因不能使用浮球開關的場合均可使用“電氣浮子”。無活動部件，因此無需維護和調整，是浮球開關的升級換代產品。對物位進行上、下限報警及控制。

三、應用場合：

ZW-YCK系列防爆型音叉液位開關幾乎適用于所有的液體介質，如具有爆炸性和非爆炸性危險的液體，腐蝕性液體（酸、堿）高粘度液體等；它不受泡沫、渦流、氣體的影響。同時也適用于測量能自由流動的中等密度的固體粉末或顆粒。

四、主要特點：

1、適應性強，被測物料不同的電參數、密度對測量均不產生影響；

2、免于維護，由于防爆音叉開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護；

3、不需調校，由于防爆音叉開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校；

4、該產品對結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件的檢測也無影響。

五、技術參數：

1、供電電壓： DC 24V 或AC 220V；

2、工作溫度: 叉體 -40～150℃，儀表 -30～70℃；

3、工作壓力： 小于2MＰa；

4、介質密度： ***低 0.7g/cm3；

5、輸出方式: 繼電器輸出（AC220V/3A,DC 30V/3A）；

6、輸出延時： 1～20 秒可調；

7、防爆標志： dⅡBT4；

8、功 耗: 1W；

9、安裝接頭： R1；

10、電氣接口： M20×1.5。

六、安裝說明：

通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。

七、產品調試：

1、檢查電源接線：

所有電源接線均接至電子單元頂部的端子板上。

2、高低位報警選擇：

高低位報警可在現場由安裝在電子單元上的高低位報警選擇跳塊進行設置。在右側時為高位報警，在左側時為低位報警（出廠時一般設為高位報警，也可以改變輸出接線）。

高位報警：當物料淹沒傳感器中心端時（或儀表出現故障時），發出高位報警信號。

低位報警：當物料低于傳感器中心端時（或儀表出現故障時），發出低位報警信號。

3、繼電器的接線：

a、每臺儀表帶有一組繼電器觸點（SPDT）單刀雙擲，繼電器僅作為一個開關，不能直接帶動報警器或其他較大功率設備動作。所有控制信號均由電子單元頂部的端子排輸出。綠燈亮時表明繼電器工作正常（未報警，如圖3所示），燈滅時繼電器處于報警狀態（在斷電或儀表出現故障時，繼電器也處于報警狀態）。

b、打開外殼上蓋，內有接線端子、撥動開關、發光二極管LED，靈敏度調節鈕。靈敏度調節鈕順時針旋轉，靈敏度降低；逆時針旋轉，靈敏度增高。通常出廠時已標好無需調校，對于高粘度液體介質，一般調低靈敏度。

八、注意事項：

1、安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用手擰動殼體，因為在擰緊的過程中會造成殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷。

2、安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體。

3、儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出。

九、選型編碼：

十、設計選用及訂貨須知：

1、液面控制裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
