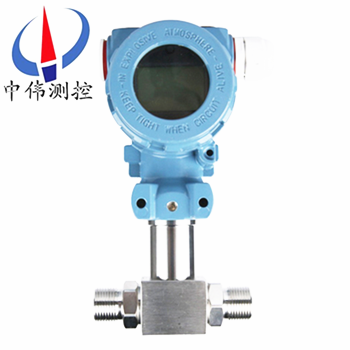

工業級差壓變送器
工業級差壓變送器選用高精度、搞穩定性雙隔離膜片的力敏芯片，經嚴格精密的溫度補償，信號放大，V/I轉換，將壓差、流量等參數可靠的轉換成工業標準信號輸出，直接用31/2LED顯示壓力值并輸出工業標準的4～
Description：
一、產品概述：
ZW308系列工業級差壓變送器的安裝包括導壓管的敷設、電氣信號電纜的敷設、差壓變送器的安裝。來自雙側導壓管的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為與之對應的電信號傳遞給轉換器，經過放大等處理變為標準電信號輸出。
二、應用場合：
ZW308系列工業級差壓變送器具有小巧的外形，優良的溫度特性，壓力特性和輸入輸出特性，可取代普通的壓力變送器，廣泛用于石油、化工、電力、環保等自動化檢測與控制領域。
三、主要特點：
1、雙面316L金屬膜片，防腐性好；
2、精度高，長期穩定性好；
3、31/2LED顯示；
4、抗電磁干擾設計；
5、零點、滿量程輸出可調；
6、本安防爆。
四、技術參數：
1、量程范圍：0～10、35…1000（KPa）；0～2…7 （MPa）；
2、過載壓力：2倍滿量程；
3、靜電：10～12MPa；
4、測量介質：與316L不銹鋼兼容的氣體、液體；
5、輸出信號：4～20mA 0～10mA 二線制；1～5VDC 0～5VDC 三線制；
6、顯示方式：31/2位LED；
7、供電電壓：12～36VDC （標定值為+24VDC）；
8、準確度：±0.2%F.S ；±0.3%F.S；±0.5%F.S；
9、長期穩定性： ≤±0.2%F.S/年；
10、補償溫度：－10～+70℃；
11、介質溫度：－20～+85℃；
12、儲存溫度：－40～+125℃；
13、響應時間：≤1ms；
14、負載電阻：R=（U-12.5）/0.02-RD其中：U為電源電壓，RD為電纜內阻；
15、壽命：＞1×108壓力循環 （25℃）；
16、膜片材料：316L不銹鋼；
17、殼體材料：1Cr18Ni9Ti和鑄鋁外殼；
18、壓力接口：M20×1.5或用戶自定；
19、電氣鏈接：接線端子；
10、防爆等級：ExiaIICT6；
21、防護等級：IP65。
五、安裝要求：
安裝連接， 固定安裝變送器，將高低介質壓力通過引壓管和平衡閥引入到變送器 的“H”高壓腔和“L”低壓腔。注意靜壓參數，嚴禁單向過載加壓和御壓，以免造成損壞。
六、差壓變送器的幾種應用測量方式如下：
1、與節流元件相結合，利用節流元件的前后產生的差壓值測量液體流量；
2、利用液體自身重力產生的壓力差，測量液體的高度；
3、 直接測量不同管道、罐體液體的壓力差值；
七、面對差壓變送器的故障如何排除診斷：
差壓變送器在測量過程中，常常會出現一些故障，故障的及時判定分析和處理，對正在進行了生產來說是至關重要的。我們根據日常維護中的經驗，總結歸納了一些判定分析方法和分析流程。
1、調查法：回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。
2、直觀法：觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。
3、檢測法：檢測法主要可從斷路檢測、短路檢測、替換檢測、分部檢測四個方面進行檢查。常出現的九、故障主要有導壓管阻塞：
1、阻塞的原因主要是由于測量導壓管不定期排污或測量介質粘稠、帶顆粒物等原因造成。還有一個比較常見的故障就是導壓管泄露：以正導壓管泄漏來分析導壓管泄漏出現的故障現象。
2、經過檢查，二次儀表(DCS)組態及電信號回路工作正常，變送器送檢定室標定正常，于是懷疑問題出現出導壓上，經過檢查，由于正導壓管焊接不好造成泄漏所至，經過補焊堵漏后，流量測量恢復正常。
3、壓管泄漏時反映出的故障現象主要有變送器輸出下降或上升及不變。
即：變送器測量輸出的流量信號與實際流量不符，產生測量誤差。
八、選型編碼：
無 | S | 代號 | 名 稱 | ||||||
模擬型 | 智能型 | ZW308 | 工業級差壓變送器（中偉測控） | ||||||
代號 | 設計序號 | ||||||||
A1 | 擴散硅傳感器 | ||||||||
B1 | 陶瓷傳感器 | ||||||||
C1 | 齊平膜傳感器 | ||||||||
D1 | 衛生型傳感器 | ||||||||
G1 | 高溫型傳感器 | ||||||||
XM | 差壓式傳感器 | ||||||||
代號 | 壓力類型 | ||||||||
A | ******壓力 | ||||||||
G | 表壓 | ||||||||
S | 密封表壓 | ||||||||
代號 | 現場顯示 | ||||||||
1 | 無 | ||||||||
2 | 3 1/2位LCD | ||||||||
3 | 3 1/2位LED | ||||||||
代號 | 測量范圍 | ||||||||
1 | 0～35KPa | ||||||||
2 | 0～100KPa | ||||||||
3 | 0～200KPa | ||||||||
4 | 0～350KPa | ||||||||
5 | 0～700KPa | ||||||||
6 | 0～2.0Ma | ||||||||
7 | 0～3.5Ma | ||||||||
8 | 0～7Ma | ||||||||
9 | 0～20Ma | ||||||||
0 | 0～60Ma | ||||||||
代號 | 精度 | ||||||||
A | 0.1%F·S | ||||||||
B | 0.25%F·S | ||||||||
C | 0.5%F·S | ||||||||
代號 | 安裝方式 | ||||||||
1 | M20x1.5 | ||||||||
2 | 1/2NPT | ||||||||
3 | 法蘭式（膜片可選） | ||||||||
代號 | 防爆方式 | ||||||||
N | 普通不防爆 | ||||||||
I | 本安防爆 | ||||||||
E | 隔離防爆 | ||||||||
九、設計選用及訂貨須知：
1、傳感器材料；
2、防爆場合使用；
3、連接頭材料及連接方式；
4、密封件材料；
5、精度；
6、量程范圍；
7、是否帶其它附加選擇。
售后服務承諾：
1、我公司所售308系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
