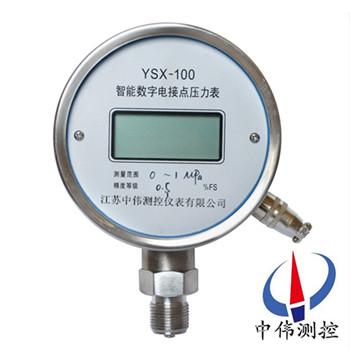

智能數字電接點壓力表
智能數字電接點壓力表采用CMOS微功耗集成電路和寬溫型18×9mm大字段寬視角液晶顯示，儀表采用不銹鋼外殼及硅橡膠密封，具有防塵、耐濕、抗震等優點，適合于各種惡劣環境中安裝使用。本儀表還具有極強的防爆
Description：
一、產品概述：
YSX-100系列智能數字電接點壓力表為壓力測量電接點控制壓力表，具有可靠性、長期穩定性設計，結合了世界******的微處理技術和xj****的模數轉換算法，達到高精度，低功耗的要求。采用大屏幕的液晶顯示技術，使數據清晰易讀。耐腐蝕，抗震動，可以應用在多種復雜的環境中。陶瓷傳感器經久耐用，安全衛生，可應用在食品衛生行業，是替代傳統機械表的理想選擇。廣泛適用于各種液體、氣體的壓力測量場合。兩點閥值設置，上、下限電接點，可控制報警裝置或動力設備。
1、安裝說明：
儀表使用干式陶瓷壓力傳感器，對安裝的角度無要求。儀表壓力導入口使用M20×1.5的外螺紋和壓力容器相連接，也可定制其他類型的連接接口。儀表外型尺寸見其它章節。
2、測量說明：
使用時先將儀表安裝在管道或者壓力容器上，為保證測量精度，介質和環境溫度應在20℃±5℃，儀表也可以測量85℃以下的氣體或者液體，此時精度會有所損失。
二、應用場合：
YSX-100系列智能數字電接點壓力表經過了高低溫老化、應力老化和溫度補償等工藝，即使在（0-500）℃范圍、一年時間內、99%置信概率的苛刻條件下，也能夠確保產品的準確度。廣泛應用于冶金、石油、化工、電力、天然氣、計量及科研等部門。它是指針式精密壓力表的更新換代產品。
三、主要特點：
1、微功耗、準確度高、高清晰度數字液晶顯示；
2、體積小、操作簡單、便于現場校驗壓力儀表以及精密壓力測量時使用；
3、智能校準、線性修復、兩秒鐘磁筆感應調零；
4、液晶顯示具有動態壓力值、顯示功能、直觀顯示壓力百分比；
5、壓力單位：mmH2O mmHg psi kPa MPa Pa mbar bar 多達十種壓力單位（可選）；
6、可顯示在線壓力測量動態變化曲線，峰值記錄功能等（可選）；
7、各種附加功能。如 RS486接口輸出、4-20mA 輸出、0~5V輸出、數據即時通訊輸出 USB 接口、存儲功能（可選）；
8、供電電源：內置一節五號鋰電池可使用3~5年；或可充電鋰電池（含充電器）；或交流220V供電。
四、技術參數：
1、測量范圍：-100～0～100kPa 0～0.1～60MPa；
2、準確度：±1、0.5%FS；
3、采樣時間：1-5秒；
4、顯 示：4位LCD；
5、供電電池：3.6V/2Ah工業鋰電池1節，連續使用≥5年；
6、環境條件：溫度：-20~50℃；
7、濕 度：90%RH；
8、過載能力：200%FS；
9、連接螺紋：M20×1.5或按用戶要求定做。
五、顯示儀結構：
1、殼體材質：1C18Ni9Ti；
2、面板：玻璃+內PVC面膜；
3、引壓管材質：1C18Ni9Ti。
六、使用注意事項：
1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。
2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。
4、使用時如遇到內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。
七、使用與維護：
1、儀表須***垂直：安裝時應使用扳手旋緊，不應強扭表 頭；運輸時應避免碰撞。
2、儀表使用宜在周圍環境溫度為-25~55℃。士
3、使用工作環境振動頻率<25HZ，振幅不大于1mm。
4、儀表使用范圍，應在上限的1/3～2/3之間。
八、故障診斷：
本產品具有傳感器失效診斷和過量程保護的功能，當壓力傳感器沒有可靠的連接在電路上的時候，儀表能自動診斷到該故障，并且在液晶顯示屏上給出“Err”字樣。此狀態一直維持到傳感器重新可靠的工作。
當測量的壓力范圍超過儀表量程的10％時，儀表仍可正常顯示，但精度有所降低，建議要及時解決這種情況，以免儀表過量程損壞。
為防止系統壓力表瞬時過量程,造成儀表損壞，測量壓力值應在儀表量程的75%。
九、選型編碼：
代碼 | 代碼說明 | |||||||
YSX-100 | 中偉測控 | 數字電接點壓力表 | ||||||
表殼 | 1 | 不銹鋼外殼 | ||||||
2 | 鋁合金外殼 | |||||||
精度等級 | 1 | 1% | ||||||
0 | 0.5% | |||||||
壓力傳感器 | S | 擴散硅傳感器 | ||||||
B | 陶瓷傳感器 | |||||||
C | 彈簧管傳感器 | |||||||
測量范圍 | M | -100KPa~60MPa自定 | ||||||
安裝接口 | N | M20X1.5螺紋 | ||||||
G | 自定 | |||||||
YSX-100 | 1 | 1 | C | M | G | ←完整選型 | ||
十、設計選用及訂貨須知：
1、型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號須***填寫清楚、準確無誤。
3、如有正負遷移，須***注明遷移量數值。
4、變送器根據用戶規定的量程校驗。如果用戶無規定，壓力表調校至***大量程，這種校驗將在室溫、常壓下進行。
5、需要標注工位號時，應在訂貨時注明。
八、售后服務承諾：
1、我公司所售中偉壓力儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
