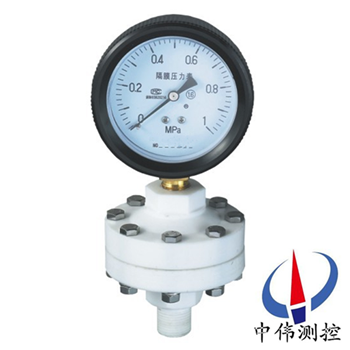

防腐全塑隔膜壓力表

•

防腐全塑隔膜壓力表是引進日本普通隔膜壓力表xj****技術的基礎上根據用戶需求開發設計的新品種。主要部件隔膜連接體采用PVS聚氯乙烯材料，膜片采用PTFE聚四氟乙烯制造，儀表殼體采用NJ酚醛膜塑料，具有較好的

一、產品概述：

YTP-100S系列防腐全塑隔膜壓力表是引進普通隔膜壓力表xj****技術的基礎上根據用戶需求開發設計的新品種。主要部件隔膜連接體采用PVS聚氯乙烯材料，膜片采用PTFE聚四氟乙烯制造，殼體采用酚醛膜塑料，具有較好的防腐性能，適用于測量帶腐蝕的氣體，鹽酸等具有強烈腐蝕作用的氣體或液體的壓力。

二、工作原理：

YTP-100S系列防腐全塑隔膜壓力表由測量系統（包括接頭，波紋膜盒等），傳動機構（包括拔桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。

是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

三、主要特點：

1、眾多的壓力量程,能更好的適應客戶的要求。

2、價格低廉，能為你節約成本。

3、外觀亮麗，更能體現你設備的價值。

4、安裝便捷，拆卸靈活。

5、維護簡單,性能穩定。

四、技術參數：

1、精度等級：1.5級

2、測量范圍（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6（特殊規格請?jiān)谟嗀洉r(shí)注明）

3、隔膜材料：PTFE聚四氟乙烯薄板

4、內部填充工作液：

（1）硅油；

（2）根據客戶需求填充。

五、工作條件：

1、溫度：環境溫度 - 20~+55℃被測介質溫度- 20~+55℃；

2、工作壓力：靜負荷：用至測量上限值的3/4；

3、交變負荷：用至測量上限值的2/3；

4、短時壓力：用至測量上限值。

六、連接尺寸：

1、螺紋連接：M20*1.5（G3/8″ G1/2″）。

2、法蘭連接 A：機械工業部標準JB81-5 《平焊鋼法蘭》。

3、本廠法蘭標準。

4、根據用戶需求定制。

儀表外徑（φ75mm） φ100mm。

七、使用與維護：

1、儀表須***垂直：安裝時應使用扳手旋緊，不應強扭表 頭；運輸時應避免碰撞。

2、儀表使用宜在周圍環境溫度為-25~55℃。士

3、使用工作環境振動頻率<25HZ，振幅不大于1mm。

4、儀表使用范圍，應在上限的1/3～2/3之間。

八、使用注意事項：

1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。

2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量***低都不應低于下限的1/3，測量真空時真空部分全部使用。

4、使用時如遇到真空壓力表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。

5、使用時應避免震動和碰撞，以免損壞。

九、規格型號：

十、訂貨須知：

1、訂貨時請注明型號、名稱、測量范圍、接頭螺紋尺寸、精度等級；

2、如有特殊要求，請?jiān)谟嗀洉r(shí)詳細說明。

售后服務承諾：

1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責，如用戶需我公司現場服務，對省內用維修，收取損壞部件成本費。戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
