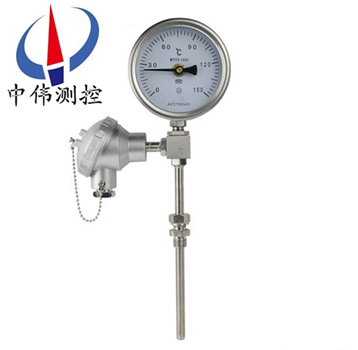

熱電偶遠傳雙金屬溫度計

•

熱電偶遠傳雙金屬溫度計與熱電偶采用一體的方式，既滿足現場測溫需求，亦滿足遠距離傳輸需求。可以直接測量各種過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。

一、產品概述：
WSSE系列熱電偶遠傳雙金屬溫度計測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度極為基本測溫儀表的遠傳、防爆、防震、防腐、電接頭、溫度信號變送等多功能、系列化溫度儀表。

二、工作原理：
WSSE系列熱電偶遠傳雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度雙金屬溫度計，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。

三、應用場合：
WSSE系列熱電偶遠傳雙金屬溫度計與熱電偶采用一體的方式，既滿足現場測溫需求，亦滿足遠距離傳輸需求。可以直接測量各種過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。

四、主要特點：
1、現場顯示溫度，直觀方便，安全可靠，使用壽命長等特點。
2、無***害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。
5、軸向型、徑向型、135ordm;型、萬向型等品種齊全，適應于各種現場安裝的需要。

五、技術參數：
1、標度盤公稱直徑：100、150 ；
2、熱響應時間：≤40s ；
3、精度等級：1.0、1.5 ；
4、熱電偶：I級 1.5℃；II級 2.5℃；
5、熱電阻：A級 ±（0.15+0.005ItI） B 級 ±（0.30+0.005） ；
6、防護等級：IP55。

六、注意事項：
1、在保管、安裝、使用及運輸過程中，盡量避免碰撞保護管，禁止讓保護管彎曲、變形。
2、安裝時，嚴禁扭動儀表外殼。
3、儀表應在-30℃～80℃的環境溫度內正常工作。
4、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。
5、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性。
6、不要用于敞口的容器中的介質測量。
7、使用過程中要注意檢查，時間大概在在6個月左右。

七、技術數據表：

八、測溫范圍：

備注：
1、溫度表的插入深度L須***大于Lmin，L可供選擇的系列為：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根據用戶需要特制。
2、保護管直徑為Φ6、Φ8的該系列溫度計，其時間常數不超過40秒，直徑為Φ10時，時間常數不超過30秒。
3、保護管采用不銹鋼1Cr18Ni9Ti制造，在常溫下zui高工作壓力為6.4MPa。

九、外形及尺寸：

十、選型編碼：

例：，軸向型，E型 I級 測溫范圍0-400℃。活動螺紋M27x2，保護管316插入長度300mm.即為：WSSE-401 0-400℃ l=300mm I級 保護管316。
十一、設計及訂貨須知：
1、型號；
2、熱電偶分度號；
3、熱電偶精度等級；
4、雙金屬溫度計精度等級；
5、測溫范圍；
6、安裝固定形式；
7、保護管材質；
8、插入長度。
