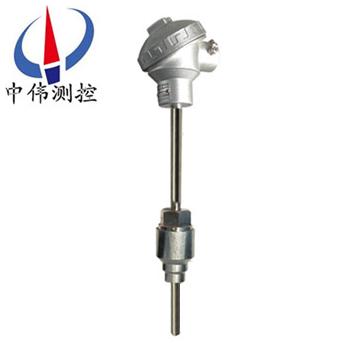

熱套式熱電阻

•

熱套式熱電阻保護管采用引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套保護管的強度和使用壽命，熱套熱電偶產品有五種不同結構和安裝方式，用戶可根據不同的溫度，壓力及蒸汽流速來選用。

一、產品概述：
WZP系列熱套式熱電阻主要用于測量電站蒸汽管道及鍋爐溫度.結構采用熱套保護管與電阻可分離方式,使用時,用戶可將熱套焊接或機械固定在設備上,然后裝上電偶就可工作,它的優點是提高了保護管的工作壓力和使用壽命,又便于電阻的維修或更換。

二、工作原理：
WZP系列熱套式熱電阻是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
三、應用場合：
WZP系列熱套式熱電阻適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場所。

四、主要特點：
1、熱響應時間快，減小動態誤差；
2、直徑小、長度不受限制；
3、測量準確度高；
4、進口薄膜電阻元件，性能可靠穩定。

五、技術參數：
1、 電氣出口：M20x1.5,NPT1/2；
2、連接尺寸：M20x1.5,NPT1/2；
3、防護等級：IP65。
六、熱套式保護套管的安裝步驟如下：
1、在被測介質的管道上開孔。為了使保護套管的三角錐面牢固地安裝在管壁上，可先鉆一個直徑38mm的通孔，再擴大到直徑42mm，擴孔時將直徑38mm的孔保留10mm長。
2、焊接安裝套管。安裝套管的長度，應確保保護套管的三角錐面牢固地抵在直徑38mm的孔內。
3、插入保護套管。當保護套管的三角錐面已與38mm孔密合時，保護套管和安裝套管之間應留有足夠的焊接間隙。
4、將保護套管焊接在安裝套管上。

七、安裝注意事項：

對于熱電阻的安裝；應注意熱電阻的安裝使用中的幾個細節；有利于測溫準確,安全可靠及維修方便,而且不影響設備運行和生產操作.要滿足以下要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下2點:
1、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電阻應該有足夠的插入深度:
a、當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管。
b、假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為1000mm,熱電阻插入深度500mm即可。
c、對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處（垂直安裝或傾斜安裝）.如被測流體的管道直徑是100毫米,那熱電阻插入深度應選擇50~100毫米（應考慮到安裝底座或法蘭的尺寸）。
d、對于高溫高壓和高速流體的溫度測量（如主蒸汽溫度）,為了減小保護套管對流體的阻力和防止保護套管在流體作用下發生斷裂,可采取保護管淺插方式或采用.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;的標準插入深度為100mm。
2、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應選擇合理測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻。

八、統一設計型熱電阻：

無固定裝置式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、型號120、121為防濺式接線盒，型號130、131為防水式接線盒。
固定螺紋式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、公稱壓力：10MPa ；
3、型號220、221為防濺式接線盒，型號230、231為防水式接線盒。
活動法蘭式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、型號320、321為防濺式接線盒，型號330、331為防水式接線盒。
固定法蘭式熱電阻：

注：1、打“﹡”分度號作特殊規格訂貨；
2、公稱壓力：2.5MPa；
3、型號420、421為防濺式接線盒，型號430、431為防水式接線盒。
固定螺紋錐形保護管式：

注：1、打“﹡”分度號作特殊規格訂貨；
2、公稱壓力：30MPa，流速≤80米/秒。
九、選型代碼：

十、設計及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
