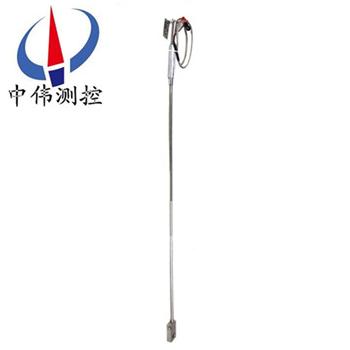

爐壁熱電偶
爐壁熱電偶主要用于鍋爐管壁.爐壁以及其他圓柱體表面測量溫度.采用3-6MM的鎧裝元件,作為測量探頭,引線用補償電纜(延長型),測量端焊接或用螺釘固定在不銹鋼感溫片上組成。
Description：
一、產品概述：
WRNK-191M系列爐壁熱電偶主要用于鍋爐管壁、爐壁以及其他圓柱體表面測量溫度.采用3-6MM的鎧裝元件,作為測量探頭,引線用補償電纜(延長型),測量端焊接或用螺釘固定在不銹鋼感溫片上組成。是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法）， 而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或抱箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
二、結構原理：
WRNK-191M系列爐壁熱電偶是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。爐壁熱電阻就是利用這一效應來工作的。
三、廣泛應用：
WRNK-191M系列爐壁熱電偶專業對電站設計，可以滿足30萬、60萬千瓦等發電機組及輔機測溫需要。直接測量生產過程中的-200度~800度范圍內液體、蒸汽、氣體介質以及固體表面溫度。
四、主要特點：
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
五、結構要求：
1、組成熱電偶的兩個熱電極的焊接須***牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
六、技術參數：
1、精度等級：Ⅰ﹑Ⅱ級；
2、公稱壓力：常壓；
3、彎曲半徑：R≥5D。
七、規格及型號：
WRNK-191M系列爐壁熱電偶主要用于鍋爐管壁、爐壁以及其他圓柱體表面測量溫度.采用3-6MM的鎧裝元件,作為測量探頭,引線用補償電纜(延長型),測量端焊接或用螺釘固定在不銹鋼感溫片上組成。是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法）， 而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或抱箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
二、結構原理：
WRNK-191M系列爐壁熱電偶是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。爐壁熱電阻就是利用這一效應來工作的。
三、廣泛應用：
WRNK-191M系列爐壁熱電偶專業對電站設計，可以滿足30萬、60萬千瓦等發電機組及輔機測溫需要。直接測量生產過程中的-200度~800度范圍內液體、蒸汽、氣體介質以及固體表面溫度。
四、主要特點：
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
五、結構要求：
1、組成熱電偶的兩個熱電極的焊接須***牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
六、技術參數：
1、精度等級：Ⅰ﹑Ⅱ級；
2、公稱壓力：常壓；
3、彎曲半徑：R≥5D。
七、規格及型號：
| 型 號 | 分度號 | 測溫范圍℃ | 測量端形式 | 規 格 | |
| Lmm | L1mm | ||||
WRNK-191M WRNK2-191M | K | 0—800 | 絕緣式 | 1000 2000 4000 5000 8000 15000 25000 | 1000 2000 4000 5000 8000 15000 25000 |
WREK-191M WREK2-191M | E | 0—600 | |||
WRNK-192M WRNK2-192M | K | 0—800 | 接殼式 | ||
WREK-192M WREK2-192M | E | 0—600 | |||
注：
1、熱電偶I級按協議訂貨；
2、保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。

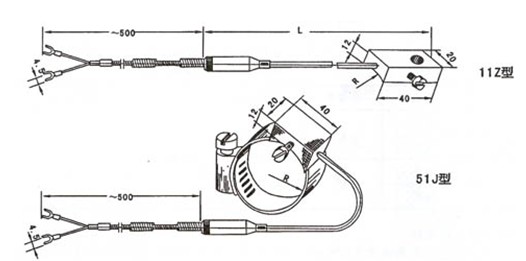

八、結構及安裝：
安裝方法 ：直接焊接于爐壁， M8 螺釘緊固。
九、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
1、熱電偶I級按協議訂貨；
2、保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
八、結構及安裝：
安裝方法 ：直接焊接于爐壁， M8 螺釘緊固。
九、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、安裝固定形式；
5、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
