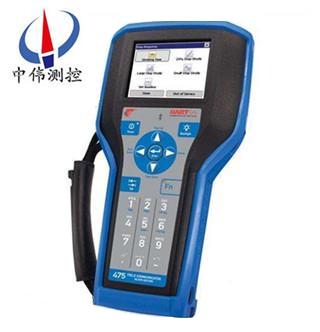

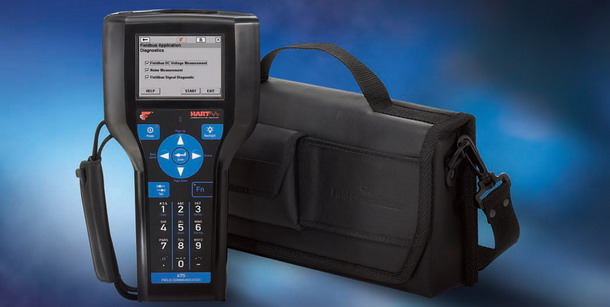

羅斯蒙特Hart475手操器

•

羅斯蒙特Hart475手操器是羅斯蒙特hart375手操器的改良升級型號,它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使羅斯蒙特

一、產品概述：
新型羅斯蒙特Hart475手操器是hart375手操器的改良升級型號,它即支持HART通訊協議，也支持現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使羅斯蒙特475手操器成為新的標準。
二、技術特性：
1、羅斯蒙特Hart475手操器是手操器的新標準，他是根據羅斯蒙特275hart通訊器和羅斯蒙特375Hart通訊器20多年的應用經驗和用戶的進一步需求而開發的新一代通訊器。
2、繼羅斯蒙特375HART通訊器的成功應用，艾默生過程管理又推出了新型的羅斯蒙特475現場通訊器，它即支持HART通訊協議，也支持現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。這些特點將迅速使羅斯蒙特475手操器成為新的標準。
3、目前超過200家設備供應商提供超過600種HART和FF現場總線設備協議，羅斯蒙特475手操器支持艾默生的PlantWeb工廠管控網技術，并且結合了17年來為HART用戶提供對其儀表和閥門進行組態和維護所需的現場經驗。羅斯蒙特475手操器強大的現場總線分支診斷功能是基于艾默生世界范圍內數千臺現場總線設備的廣泛經驗而獲得的。
三、主要特點：
通用性：
羅斯蒙特Hart475手操器支持所有HART?和FOUNDATION fieldbus設備。另外，為您今后的發展留有充足的空間 用戶可就地升級：用戶可以從Internet上下載***新版本的HART和FOUNDATION fieldbus 相關內容對羅斯蒙特475手操器進行就地升級。
安全：
羅斯蒙特Hart475手操器是***一符合所有本安需求的現場操作器。包括ATEX-compliant，CENELEC，F(xiàn)M，CSA and FISCO。
牢固可靠：
這是將他稱為‘手操器’的一個原因。一些工作還須***在設備上執行。羅斯蒙特475手操器專為工廠惡劣工況而設計。 與AMS界面相連：羅斯蒙特475手操器能夠與AMS設備管理軟件界面相連。在設備管理軟件和手操器之間進行HART儀表和閥門的組態數據的傳輸。
四、功能說明：
大顯示屏幕（4行，每行18個字符），大顯示屏幕（4行，每行18個字符），采用中文顯示，用戶看了一目了然，設定和更改方便
信息自診斷/保護功能,自檢查功能,格式化密碼保護,低電壓報警顯示,標準技術規格,裝置的技術規格
適用儀表：ROSEMOUNT1151 , ROSEMOUNT3051 ABB 日本富士YOKOGAWA EJA(帶HART通信協議) 等進口壓力變送器, 安科3051,1151,DS-1151，DS-3351 HK1151 , HK3151 等國產智能壓力變送器
通信信號的連接：專用線纜，長1.2m(3.6ft),通信線：長度：1Km(0.62英里)（0.75~1.25mm2）
負載電阻：250~600Ω,負載電容：0.22uF以下,負載電感：3.3mH以下,與電源線的間距：15cm以上（避免平行走線）顯示：128*64點陣液晶顯示,控制：觸摸開關（4個方向鍵，23個功能鍵，一個電源開關）
電源：4只7號1.5V電池,尺寸：180*80*30mm(長*寬*高),重量：350g
五、基本功能：
1、設定、更改和顯示各種參數，HART通信 恒定電流輸出 調零附加功能：
2、格式化保護,需要輸入密碼才能進行格式化
3、電池報警,LCD顯示的報警信息可提示電池電壓偏低,
4、LED背光正常工作條件:環境溫度 ：-15~55℃,存儲條件：環境溫度：0~50℃
六、附件：
1. 通信電纜：壹根，分別帶一個彈簧夾。
2. 手提包,說明書（U盤一只）
七、技術指標：
微處理器：80MHZ Hitachi 日立SH3；
接口：3個4mm孔；
內置內存：32M；
紅外數據口：***大速率115kbs/s,距離***大30cm；
系統卡：1GB或者更高；
工作環境：－10～50攝氏度；
隨機存儲器：32M；
防護：IP51（正面）；
擴展模塊：32M；
抗震：1m落地至混凝土地面沒有問題；
重量：大約0.9KG,含電池；
濕度：0～95％（無凝露）；
顯示：1/4VGA(240*320象素)；彩色8.9cm觸摸屏，自動調光顯示；
儲存：－20～55攝氏度（帶電池）；
－20～60攝氏度（不帶電池）；
鍵盤：25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵；
電池：可充電鋰離子電池，可使用20個小時，100～240VAC充電；
充電器：迷你DIN6芯插座；
升級要求：winxp操作系統光驅 能連接internet網。
八、***常用的型號為:
羅斯蒙特手操器475HP1ENA9GM9（基本型）
羅斯蒙特手操器475HP1ENAUGM9（三年升級）
羅斯蒙特手操器475HP1EKL9GM9（防爆）
羅斯蒙特手操器475HP1EKLUGM9（防爆,三年升級）
羅斯蒙特手操器475FP1EKLUGM9（HART+FF協議）

1、基本型羅斯蒙特475手操器包括現場通訊器裝置、系統卡、帶連接端子的引線、手提箱、使用入門、用戶手冊、475資源CD、觸筆和安裝帶;
2、用戶擁有羅斯蒙特375/475供電電源/充電器后才需考慮該選項。注意：羅斯蒙特475手操器電池組只能與羅斯蒙特475型手操器供電電源/充電器配套使用。
3、快捷升級功能允許用戶向羅斯蒙特475手操器中添加新的系統應用軟件和設備描述（DD）。如果不具備該性能，則系統卡升級時，須***送到服務中心。
4、對于通常的現場應用，電池組充滿電后，可以維持20小時的供電。如果超過20小時，建議備用第二套電池組。
