一、簡介說明：

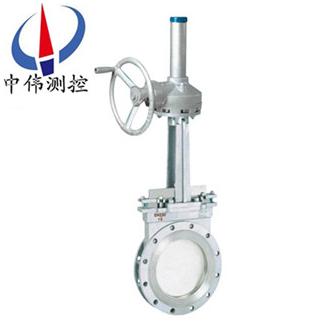

PZ573H系列傘齒輪暗板刀形閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。

二、結構原理：
PZ573H系列傘齒輪暗板刀形閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝。

三、傘齒輪暗板刀形閘閥用途及特點：
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
四、傘齒輪暗板刀形閘閥技術參數：
1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；　
2.公稱通徑：DN50～500mm　NPS　2"～20"；　
3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定）；　

4.連接法蘭：ANSI　B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS；　
5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M；　
6.密封型式：硬密封、軟密封；　
7.泄漏量：硬密封：D級（液體0.1×DN　mm3／s）軟密封：A級?。阈孤?；　
8.配套附件：安裝法蘭。

五、傘齒輪暗板刀形閘閥應用范圍：

采礦、鋼鐵工業——用于煤漿、濾碴漿等。

凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

造紙工業——用于任何濃度紙漿、料水混合物。

制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。

食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

電站除灰——用于灰渣漿。

六、傘齒輪暗板刀形閘閥標準規范：

設計制造標準：

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008
七、傘齒輪暗板刀形閘閥主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.76	≤100℃-425℃ ≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物

八、主要零部件材質：

閥體 、上蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

九、主要零部外形及連接尺寸：
