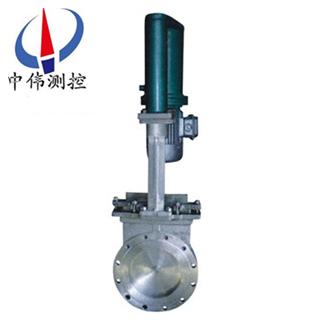

電液動刀型閘閥

•

電液動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況

一、簡介說明：
PZ273H系列電液動刀型閘閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝。
二、測量原理：
PZ273H系列電液動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏，從八十年代進入我國。在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點******解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
三、主要特點：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著。
2.各連接部位螺栓,要求均勻擰緊。
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活。
4.用戶在安裝閥門前，須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性。
5.用戶在安裝閥門時，須***預留閥門驅動的必要空間。
6.驅動裝置的接線須按線路圖進行。
7.刀型閘閥須***定期保養，不得隨意碰撞及擠壓，以免影響密封。
四、應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。
五、標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
六、電液動刀型閘閥 電控液動刀型閘閥 電液動耐磨刀閘閥 電液動礦漿閘閥性能參數：
公稱壓力 PN
殼體試驗 1.5 Mpa
密封試驗 1.1 Mpa
工作溫度 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物
七、電液動刀型閘閥 電控液動刀型閘閥 電液動耐磨刀閘閥 電液動礦漿閘閥零件材質：
閥體、上蓋 碳鋼、不銹鋼
閥板 不銹鋼
閥桿 不銹鋼
密封圈 橡膠、四氟、不銹鋼、硬質合金
八、主要外形及連接尺寸(mm)

九、訂貨須知：
1、訂貨前請認真了解本產品—PZ273H電液動刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購PZ273H電液動刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
十、驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（PZ273H電液動刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
