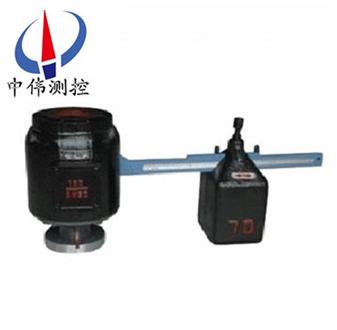

單桿安全閥
單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許***高值。介質可為蒸汽、空氣各種單杠桿安全閥GA41H型都應垂直安裝。出口處應無阻力，避免產生受壓現象。在安裝前應專門測試，并檢查其官
Description：
一、GA41H型單杠桿安全閥產品概述：
GA41H、A51H型單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許***高值。介質可為蒸汽、空氣。
二、GA41H型單杠桿安全閥安裝說明：
1、各種單杠桿安全閥GA41H型都應垂直安裝。
2、單杠桿安全閥GA41H型出口處應無阻力，避免產生受壓現象。
3、單杠桿安全閥GA41H型在安裝前應專門測試，并檢查其官密封性。
4、對使用中的單杠桿安全閥GA41H型應作定期檢查。
三、GA41H型單杠桿安全閥主要零部件材料表：
序號 | 零件名稱 | 材料 |
1 | 閥體 | WCB |
2 | 閥座 | 2Cr13 |
3 | 調節圈 | 2Cr13 |
4 | 閥瓣 | 2Cr13 |
5 | 導向套 | 2Cr13 |
6 | 閥蓋 | ZG230-450 |
7 | 杠桿 | 碳鋼 |
8 | 重錘 | 鑄鐵 |
9 | 法蘭 | 35/35CrMoA |
10 | 密封面材料 | 堆焊D507 |
四、GA41H型單杠桿安全閥主要外形連接尺寸表：
公稱壓力 | 公稱通徑 | 尺寸 | |||||||||||||||
do | L | L1 | D | K | g1 | f | b | z-?d | DN' | D1 | K1 | g2 | b1 | f' | z-?d1 | ||
1.6 Mpa | 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | |
40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | |
100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | |
150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | |
注：PN2.5、PN4.0MPa尺寸參照A41H-25/40C型尺寸表。
五、訂貨須知：
一、①單杠桿安全閥產品名稱 ②單杠桿安全閥型號 ③單杠桿安全閥規格口徑 ④單杠桿安全閥公稱壓力 ⑤單杠桿安全閥閥體材質 ⑥單杠桿安全閥連接方式 ⑦單杠桿安全閥傳動方式 ⑧單杠桿安全閥工作溫度 ⑨單杠桿安全閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購。
三、當使用的場所非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數
，當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
