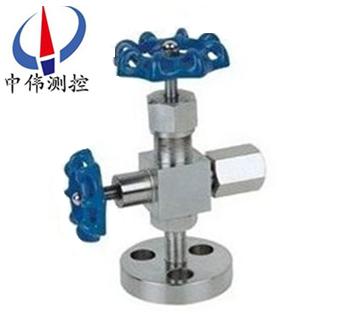

法蘭壓力計截止閥
法蘭壓力計截止閥是一種可以準確調整的閥門,針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。火焰切割用的割距、調整火焰溫度的旋鈕就是針型閥，是儀表測量管路系統中
Description：
一、簡介說明：
J49W/H-1系列法蘭壓力計截止閥是一種可以準確調整的閥門,針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用?；鹧媲懈钣玫母罹?、調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
二、法蘭壓力計截止閥的特性：
1、制造標準: GB/T12224-2005 JB/T7747-1995；
2、連接形式: 法蘭連接；
3、結構特征: 錐面密封,活動閥瓣；
4、閥門檢驗與試驗: GB/T13927-19925；
5、公稱壓力: ≤10000Psi6；1 法蘭 Flang 20# A105 SS304 SS304L SS316 SS316L；
6、適用工作溫度: -29℃～+538℃；
7、適用介質: 水,油,氣等腐蝕性與非腐蝕性介質；
8、公徑: DN6,DN10,DN15,DN20,DN25… 。
三、法蘭壓力計截止閥的主要零件材料：
序號 NO. | 零件名稱 Part name | 材質 Material |
1 | 法蘭 Flang | 20# A105 SS304 SS304L SS316 SS316L |
2 | 管接頭Pipe connection | 20# A105 SS304 SS304L SS316 SS316L |
3 | 墊片Gasket | 紫銅(Red copper) PTFE RTFE |
4 | 螺紋套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
5 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
6 | 填料墊 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
7 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
8 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
9 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
10 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
11 | 手輪Handle | 20# A105 SS304 SS304L SS316 SS316L |
12 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
13 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
四、型號及公稱通徑尺寸：
型號 ITEM NO. | 公稱通徑 DN | M1 | B | L1 | L2 | H | D0 |
J49W/H-1 | DN6 | M20X1.5 | 70 | 62 | 60 | 86 | 60 |
五、售后服務承諾：
1、我公司所售中偉截止閥產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
